ベースプレートが完成しました。
これは幅90mm、厚さ9mmの軽量な板をT型に組み合わせたものです。
イメージ 1

2枚の板の接合部には内部にダボを入れ、接着仕上げしましたが、強度・剛性とも問題なさそうです。
脚は軽量なペットボトルの蓋を採用。このベースプレートに私が載っても大丈夫でした。

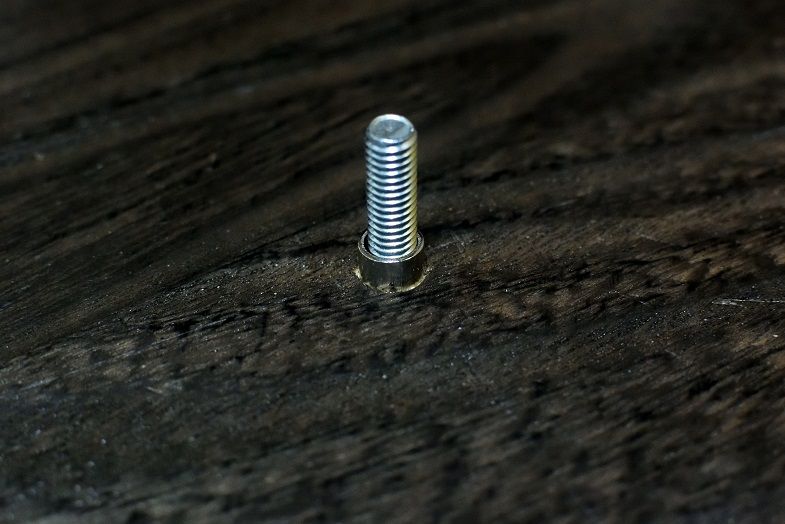

丸い板のロッカーボックスとの結合部はM6ボルトを使いました。
イメージ 2

テフロンは以前に使っていたお古を持ってきました。
センターボルトのところを僅かに高くした方がスムーズに動くので、テフロン板の下に薄いテフロンシートを入れています。

ロッカーボックス側には写真のようにスペーサを入れてロッカーボックスが回ってもネジが緩まないようにしています。
イメージ 3
