まず、破壊状況を見てみます。

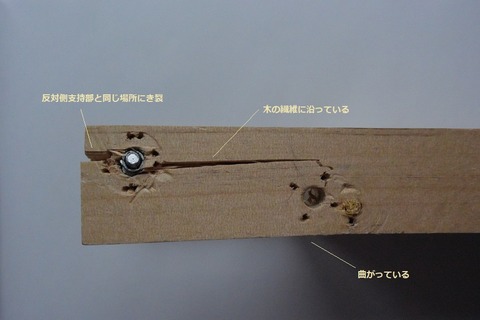

DSC_2250
き裂が木の繊維に沿って発生しており、左側のピン挿入部の上下が派手に壊れています。
そして下部が直線ではなく曲がっていますね。

座面支持はもう一か所あるのでそこも見てみました。
DSC_2254
荷重負荷試験前の製造時に支持ピン固定の為のナットを挿入する際に生じた水平方向のき裂が残っていますが、そこが破壊した形跡はありません。上の写真の奥に破壊した部分がボケて写っていますが、水平のき裂は同じ位置ですね。

椅子の各部を細かく点検しましたが、他に壊れているところはありませんでした。支持部の前脚側にも特に傷っぽいものも無し。

破壊した場所は一か所ですので、その部分に作用した荷重の釣り合いを考えてみます。
これは構造解析の専門用語でFree Bodyと呼ぶのですが、その前に椅子全体に作用する荷重を示します。
DSC_2249a
Wは座る人の重量で、赤い矢印2つが支持部に作用する力です。
こんな絵を描かなくても支持部には重量による下曲げが作用することは明白ですけどね。

じゃあ、これらを基にFree Bodyを描いてみます。

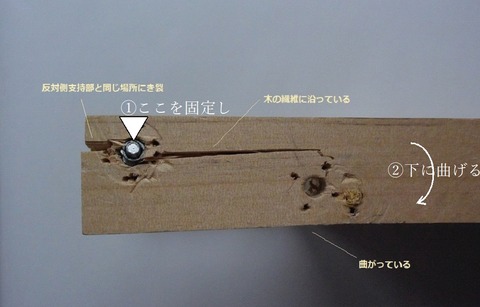

DSC_2250a

なーんだ、座面の下曲げ荷重に耐えきれずに繊維に沿ってき裂が生じただけじゃん。って感じですね。
と思ったら見落としている点がありました。

それについては次回。
