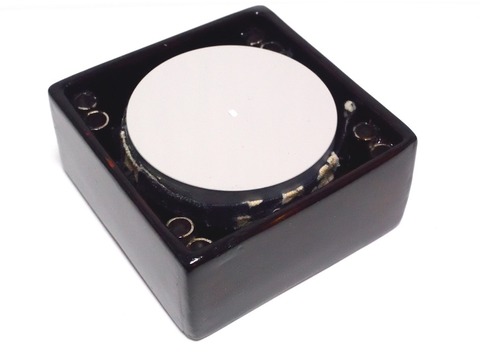

5cm反射のミラーボックスを製品カタログ風に撮ってみました。


往年のアナログレコードプレーヤーにも見えませんか？
自分で言うのもなんですが、ちょっと萌えます。

主鏡の周方向サポートは布で作った紐で行っています。
ミラーボックスの中の円筒は直径5mmのトラスバーの下方結合部です。

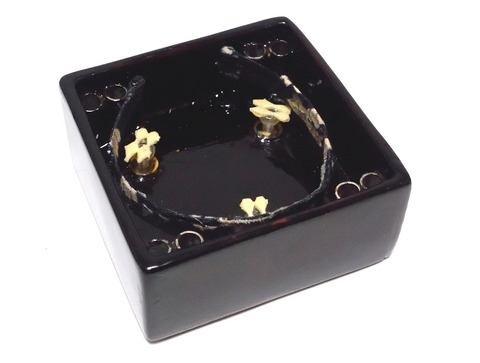

主鏡の面外方向サポートはこれ↓


ネジの先にワッシャーを接着し、その上に細かく切った家具等の滑り止めシート（写真の3つの黄色いやつ）を貼っています。（3点支持）
光軸修正はこのネジを上下させて行っています。

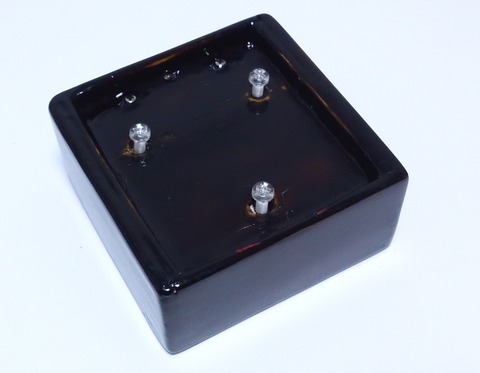

裏から見ると



以前にこの望遠鏡は落とした時にバラバラになってミラーを守るコンセプトを採用と紹介しましたが、このミラーボックスは強度がとても高いのでバラバラにはなりません。（コンセプトチェンジ）
だから落としちゃ駄目なんです。
